Angetrieben durch die globale Energiewende und groß angelegte Netzausbauten ist dieVakuum-Leistungsschalter(VCB) – eines der am weitesten verbreiteten Schutzgeräte in Energiesystemen – unterliegt einem systematischen Wandel. Diese Entwicklung verschiebt VCBs von einer dominanten Stellung in der Mittelspannung hin zu Hochspannungsanwendungen und von einer einfachen Schaltfunktion hin zu intelligenten Netzknoten. Die Branche ist sich weitgehend darüber im Klaren, dass VCBs in eine zweite Wachstumskurve eingetreten sind, die durch umweltfreundliche Alternativen, digitale Integration und extreme Anpassungsfähigkeit an die Umwelt gekennzeichnet ist.

I. Markt- und Technologietreiber: VCB tritt in einen neuen Iterationszyklus ein

Der Hauptvorteil von Vakuum-Leistungsschaltern liegt im Schaltmedium – dem Vakuum selbst –, das keine Kohlenstoffemissionen, eine starke Schaltleistung, eine lange elektrische Lebensdauer und einen wartungsfreien Betrieb bietet. Im Mittelspannungsbereich (12 kV–40,5 kV) sind VCBs seit langem die dominierende Lösung. Bei höheren Spannungsebenen (72,5 kV und mehr) haben SF₆-Leistungsschalter aufgrund ihrer hervorragenden Isolationsleistung jedoch ihre führende Position behauptet. Da SF₆ ein extrem hohes Treibhauspotenzial hat (etwa das 23.900-fache des CO₂), unterliegt seine Verwendung immer strengeren internationalen Vorschriften und CO2-Beschränkungen.

Dieser Hintergrund liefert einen klaren technischen Anstoß für die Ausweitung der Vakuum-Leistungsschaltertechnologie auf Hochspannungsübertragungsanwendungen. Zu den aktuellen gängigen technischen Entwicklungsrichtungen gehören: Erhöhung der Spannungsfestigkeit von Einzelunterbrechungs-Vakuumschaltröhren, Einsatz der Mehrfachunterbrechungs-Serientechnologie bei 126 kV und mehr sowie Hybridlösungen, die umweltfreundliche Gasisolierung mit Vakuumunterbrechung kombinieren.

Vergleich der Umweltauswirkungen verschiedener Unterbrechungsmedien

II. Hochspannungsvakuumtechnik: Vom „Trend“ zur „technischen Validierung“

Der Einsatz von Vakuum-Leistungsschaltern auf Übertragungsspannungsebenen erfordert die Bewältigung mehrerer wichtiger technischer Herausforderungen.

Erstens die Isolationsfähigkeit von Vakuumschaltröhren. Mit steigenden Spannungspegeln haben die Eigenschaften des Vakuumspalts vor dem Zünden, der Zustand der Kontaktoberfläche und die Gleichmäßigkeit des elektrischen Feldes einen deutlich stärkeren Einfluss auf die Isolationsleistung. Zu den gängigen technischen Ansätzen gehören die Optimierung von Kontaktstrukturen (z. B. axiale Magnetfeldkontakte), die Verbesserung des Vakuumniveaus des Unterbrechers und der Einsatz von Verbundisolationsstrukturen.

Zweitens: schnelle Reaktion des Betätigungsmechanismus. Hochspannungs-Vakuum-Leistungsschalter erfordern typischerweise kürzere Gesamtausschaltzeiten, was höhere Anforderungen an die mechanischen Eigenschaften des Betätigungsmechanismus stellt. Federmechanismen, permanentmagnetische Aktuatoren und elektromagnetische Abstoßungsmechanismen haben jeweils ihre eigenen Vor- und Nachteile in Bezug auf schnelles Öffnen, anfängliche Öffnungsgeschwindigkeit und Dispersionskontrolle.

Drittens: Spannungsteilung bei Reihenschaltungen mit mehreren Unterbrechungen. Bei Spannungsebenen von 126 kV und mehr steigen der technische Aufwand und die Kosten von Vakuum-Schaltkammern mit Einzelunterbrechung erheblich, sodass die Reihenschaltung mit mehreren Unterbrechungen eine praktische technische Option darstellt. Bei Reihenschaltungen mit mehreren Unterbrechungen bestehen jedoch sowohl statische als auch dynamische Ungleichgewichte in der Spannungsverteilung vor Herausforderungen, die Lösungen wie Staffelungskondensatoren oder synchrone Steuerungstechnik erfordern.

Öffentlich zugänglichen Brancheninformationen zufolge haben mehrere inländische und internationale Schaltanlagenhersteller und Forschungseinrichtungen die Prototypenentwicklung auf 126-kV-Ebene abgeschlossen und sind in die technische Validierungsphase eingetreten. Dieser Fortschritt wird in der Branche als wesentlicher Schritt hin zur Ausweitung der Vakuumschalttechnik auf Hochspannungsanwendungen angesehen.

Technische Eigenschaften von Vakuum-Leistungsschaltern nach Spannungsniveau

III. Intelligente Integration: VCB entwickelt sich vom „Schaltelement“ zum „Wahrnehmungsknoten“

Im Rahmen der Verteilungsautomatisierung und intelligenter Betriebs-/Wartungssysteme erhalten Vakuum-Leistungsschalter eine neue Rolle. Herkömmliche VCBs konzentrieren sich auf Fehlerisolierung und Leitungsschutz. Die neue Generation primär-sekundär integrierter VCBs integriert umfassend Strom-/Spannungserfassung, Energiegewinnung, Zustandsüberwachung, Kommunikation und Schutzsteuerungsfunktionen.

Der technische Konsens der Branche umfasst insbesondere: kompakte integrierte Bauweise elektronischer Messwandler mit Vakuum-Unterbrecher; die Fähigkeit des Controllers, Kurzschlussfehler schnell zu erkennen und zu beheben (normalerweise innerhalb weniger Zyklen); Unterstützung für schnelle automatische Wiedereinschaltung; sowie Fehleraufzeichnungs- und Fernkommunikationsfunktionen.

Darüber hinaus steigt mit der steigenden Nachfrage nach Netzintegration erneuerbarer Energien auch die Anforderung an VCBs, hohe Gleichstromkomponenten zu unterbrechen. Kurzschlussströme auf der Seite von Solar-, Wind- und Energiespeichersystemen enthalten häufig einen erheblichen Anteil an Gleichstromkomponenten, was technische Herausforderungen mit sich bringt, die über die herkömmlicher Wechselstromsysteme hinausgehen.

Funktionsmodule primär-sekundär integrierter intelligenter VCBs

Vergleich verschiedener Ebenen der intelligenten Integration

IV. Extreme Anpassungsfähigkeit an die Umwelt: Hoher Schutz vor eindringendem Eindringen wird zum Schlüsselfaktor für Outdoor-Produkte

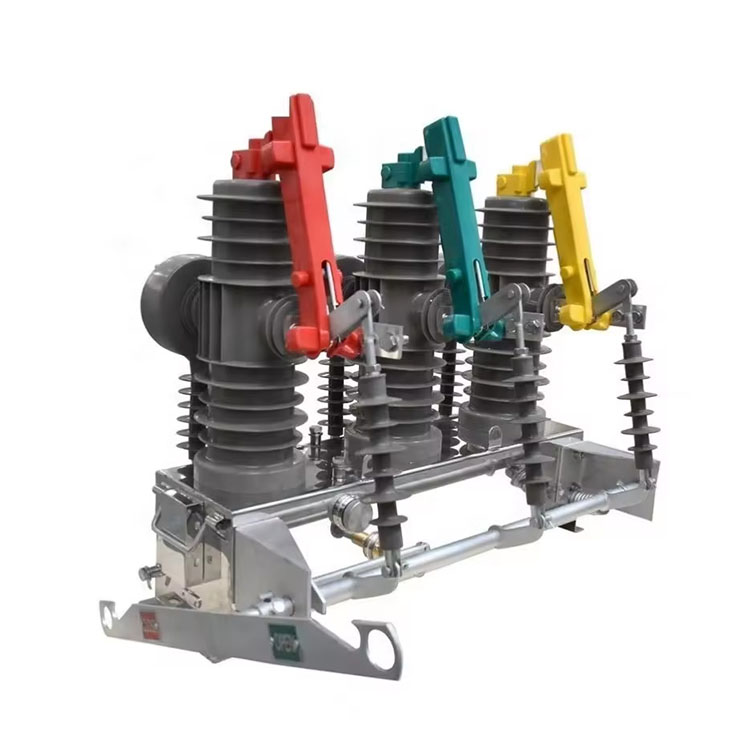

Mastmontierte Vakuum-Leistungsschalter für den Außenbereich werden in komplexen und variablen Umgebungen eingesetzt. Feuchtigkeit, Kondensation, Salznebel, extreme Temperaturen und Staub sind häufige Ursachen für Geräteausfälle. Unter diesen sind die Verschlechterung der Isolierung und die Korrosion von Mechanismen durch Kondensation die wichtigsten Probleme.

Um dieses Problem zu lösen, ist die Erhöhung der Gesamtschutzart (IP) in den letzten Jahren zu einer wichtigen technischen Upgrade-Richtung für Outdoor-VCBs geworden. Branchenführende Verfahren haben die Schutzklassen von herkömmlichem IP54 auf IP67 oder sogar IP68 angehoben. IP67 bedeutet, dass das Gerät vorübergehendem Eintauchen in Wasser ohne Schaden standhalten kann, während IP68 die Fähigkeit bedeutet, unter bestimmten Bedingungen kontinuierlich unter Wasser zu arbeiten.

Zu den Schlüsseltechnologien zur Erzielung hoher IP-Schutzarten gehören: das Design der Dichtungsschnittstelle zwischen dem Unterbrecher und dem Mechanismusgehäuse, die korrosionsbeständige Behandlung des Betätigungsmechanismus und die Optimierung der Dichtungsstrukturen zwischen Durchführungsisolatoren und dem Gehäuse.

Vergleich von Outdoor-VCBs nach Schutzart
