Neun Umspannwerke. Eine vollständige Änderung.

Zikai Electric schließt den Kondensatoraustausch in neun Umspannwerken im amerikanischen Stil in Kashgar, Xinjiang, ab

Draußen in den windgepeitschten Gebieten von Kaschgar wurden gerade die Kondensatorkompensationseinheiten von neun Umspannwerken im amerikanischen Stil ausgetauscht – alte Kondensatoren raus, neue Bänke rein, Phasenprüfungen und Schalttests durchgeführt. Auf dem Papier sieht es nach einer unkomplizierten Arbeit aus. Was jedoch tatsächlich darüber entscheidet, wie sich diese Einheiten im nächsten Jahrzehnt verhalten, ist alles, was man auf einem Foto nicht sehen kann.

1. Projekt auf einen Blick

2. Warum ein Kondensatorwechsel Pflege verdient

In einem Niederspannungsverteilungssystem ist die Kondensatorbank das leise Bauteil, das niemand bemerkt – bis sie ausfällt und dann ein ganzer Abschnitt betroffen ist. Seine Aufgabe ist die Blindleistungskompensation. Wenn Sie es richtig machen, bleibt der Leistungsfaktor stabil, der Netzstrom sinkt und die effektive Transformatorkapazität wird frei. Wenn man es falsch macht, steigen die Verluste, die Spannung schwankt und es drohen Strafgebühren für den Leistungsfaktor.

Aus diesem Grund ist der Austausch eines Kondensators nie ein einfacher Tausch gleicher Art. Kondensatoren, die über Jahre hinweg im Einsatz sind, verlieren an Kapazität, wölben sich und verschlechtern sich intern. Wenn neue Einheiten wieder in die gleichen Positionen zurückgesetzt werden, ohne sich um die Schaltkoordination, die Anpassung der Reihendrosseln sowie die Schaltschrankverkabelung und -beschriftung zu kümmern, ist der nächste Ausfall nur eine Frage der Zeit.

Ein Kondensatorwechsel ist eine Chance, das System zurückzusetzen – die Kompensationsfähigkeit, die Schaltzuverlässigkeit und die Wartungsfreundlichkeit werden in einem Durchgang wiederhergestellt.

3. Vor Ort: Jede Einheit wird geöffnet und überprüft

Neun über ein Außengelände verteilte Einheiten bedeuten verstreute Arbeitsfronten und ein enges Fenster. Dies ist der Felddatensatz des Jobs.

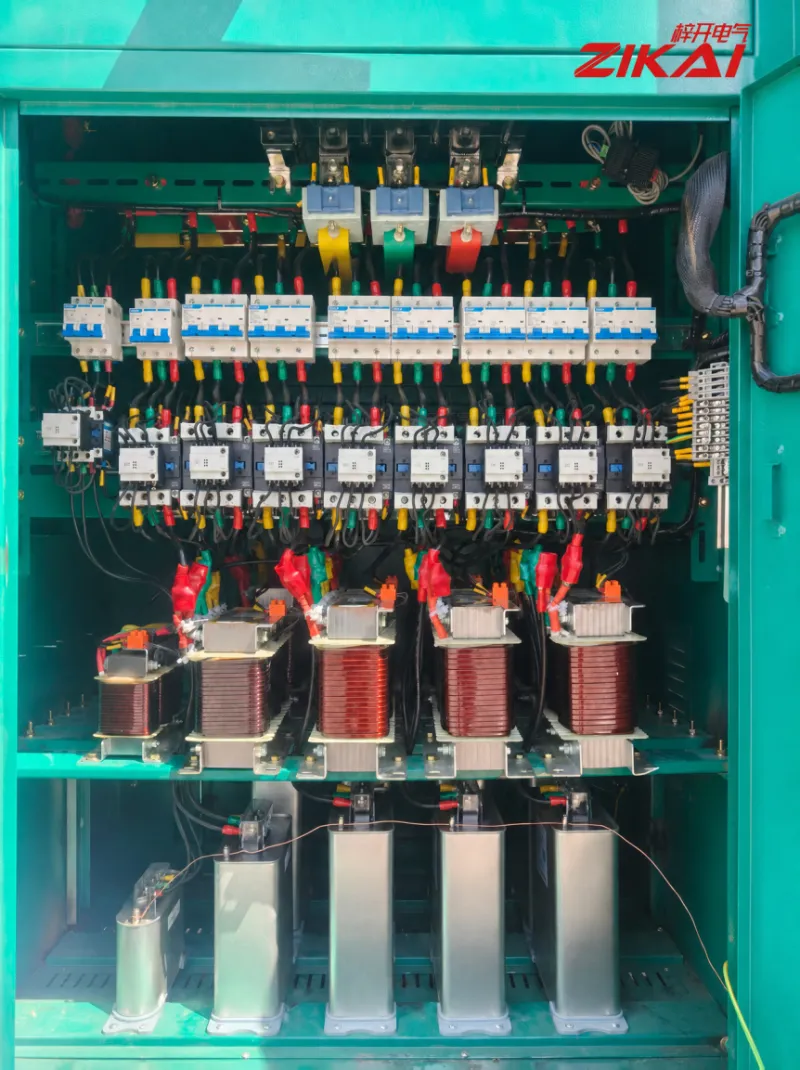

Abbildung 01: Im Kondensatorkompensationsschrank. Von oben nach unten: Leitungsschutzschalter für den Abzweigschutz, Schaltschütze, Reihendrosseln und die Niederspannungs-Parallelkondensatorbank am Sockel. Sammelschienen und abgehende Leiter sind phasenkodiert in den Farben Gelb, Grün und Rot, mit Adernummernhülsen an jedem Stromkreis und Isolierhülsen an den Anschlüssen – Details, die direkt bestimmen, wie schnell eine Inspektion oder ein Fehler später zurückverfolgt werden kann.

Abbildung 02: Im Niederspannungsraum eines Umspannwerks. Kompaktleistungsschalter, Messgeräte und Anzeigelampen sind in Gruppen zusammengefasst, mit den Kondensatorkompensationsschaltungen auf der rechten Seite. Wie die Komponenten bei geöffneten Türen angeordnet sind, lässt sich am deutlichsten erkennen, ob ein Gerät wartungsfreundlich ist.

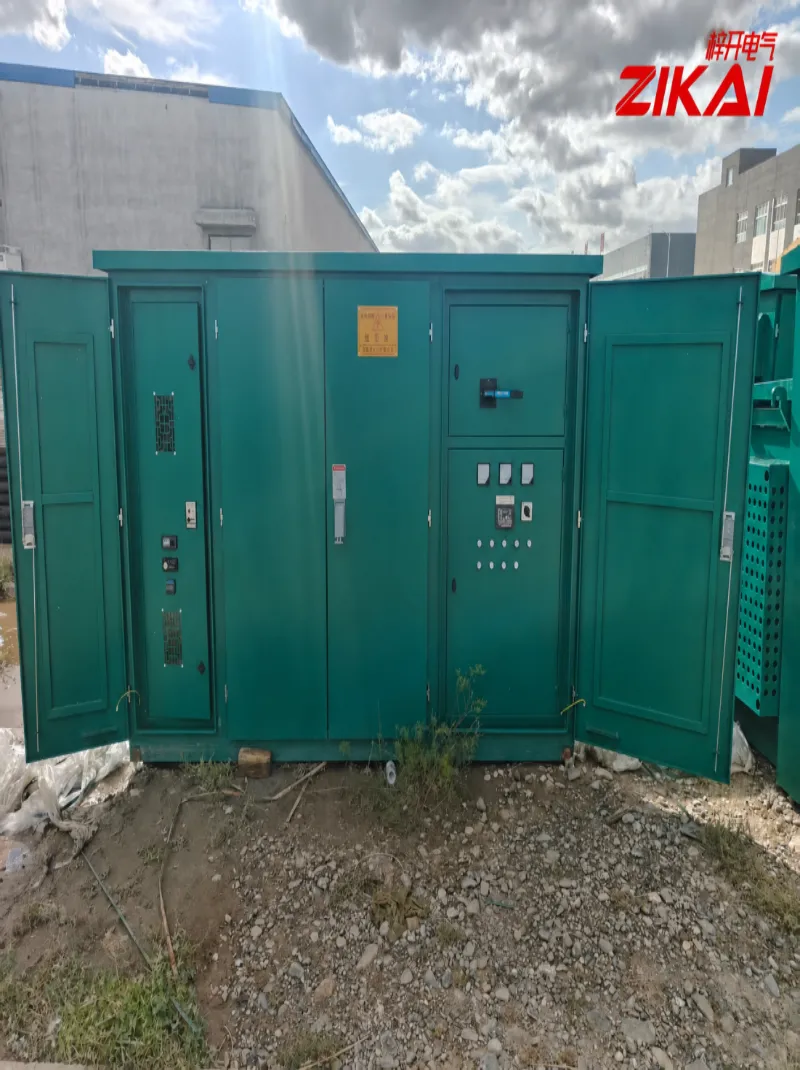

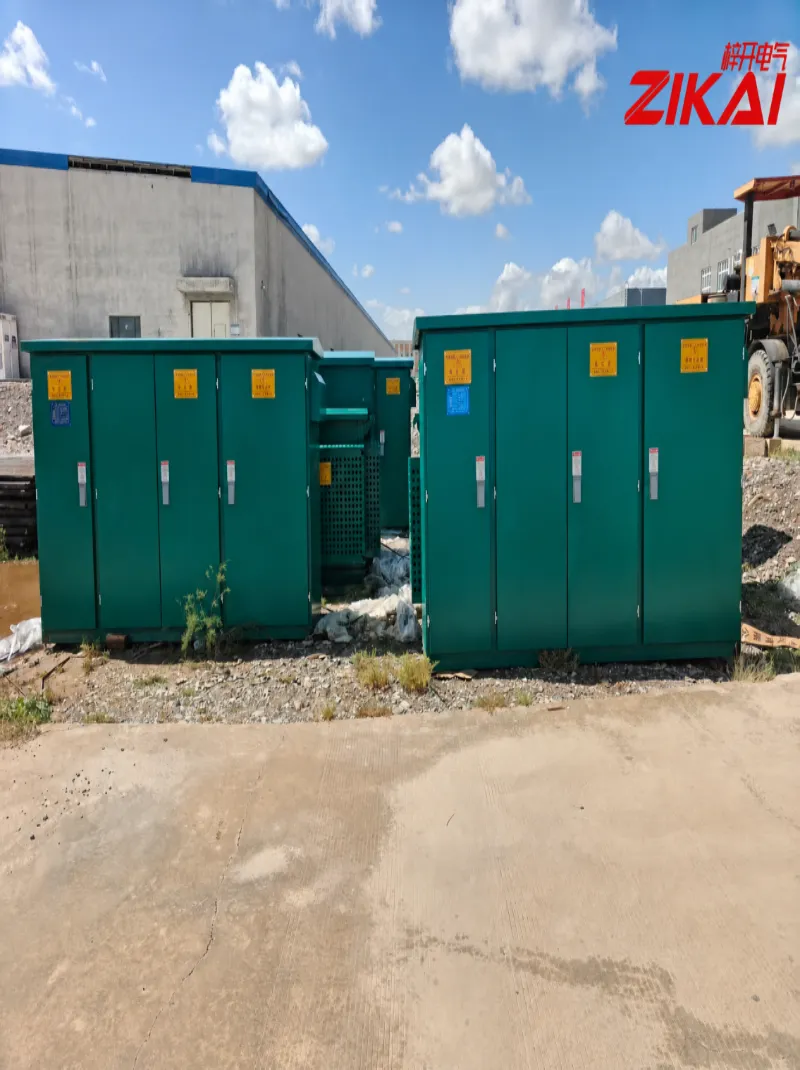

Abbildung 03: Außenseite des Niederspannungsraums einer Freiluft-Umspannstation. Die gelben Warnschilder „Niederspannungsraum / Nur autorisiertes Personal“ sind intakt und lesbar – eine Grundvoraussetzung für die Sicherheit vor Ort und eine obligatorische Angabe bei der Übergabekontrolle.

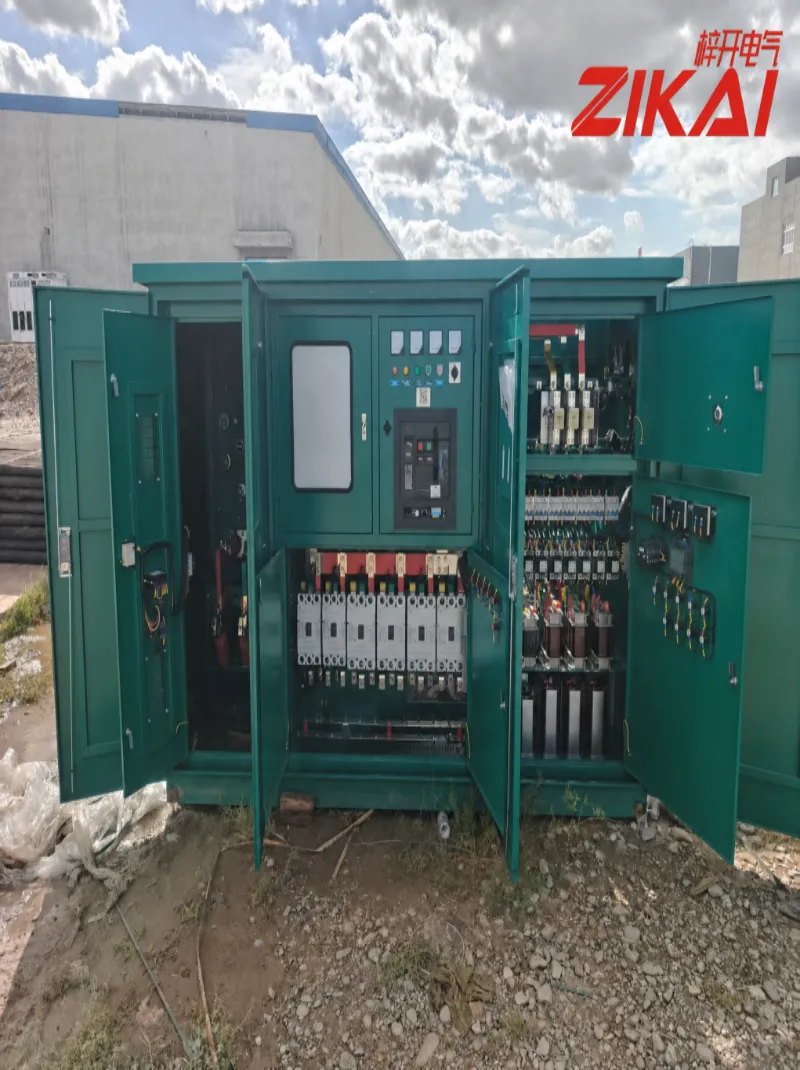

Abbildung 04: Hochspannungs-, Niederspannungs- und Kondensatorkompensationsfächer nebeneinander. Der Schwerpunkt dieser Arbeit lag auf dem Kompensationsfach des Kondensators. Sobald die Gehäuse auf dem Außensockel positioniert sind, müssen auch die Abdichtung, Belüftung und Erdungskontinuität von Einheit zu Einheit überprüft werden.

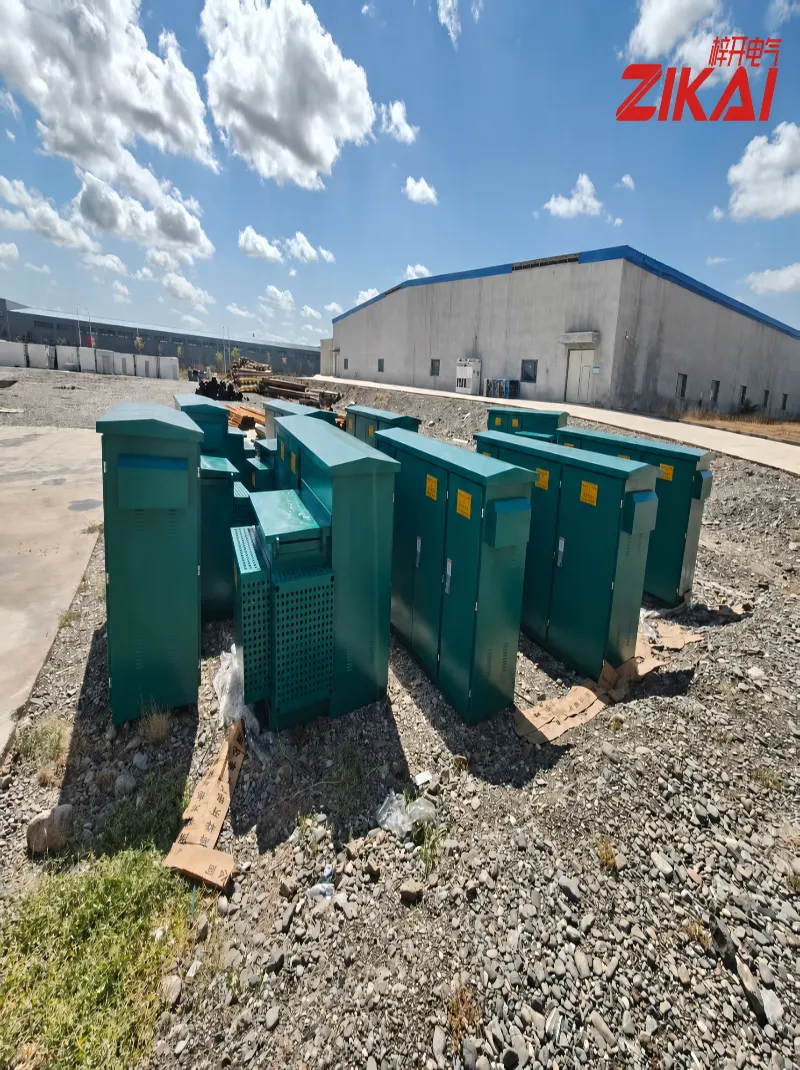

Abbildung 05: An den Standort gelieferte und für die Installation vorbereitete Ausrüstung. Bei der Arbeit im Freien muss man mit dem Wetter, dem vom Wind verwehten Sand und den Bedingungen vor Ort konkurrieren – wie eng die Arbeitsabfolge geplant ist, entscheidet oft über das Tempo der Lieferung.

4. Drei Details, bei denen wir keine Kompromisse eingehen

1. Ein Kondensator ist erst „in“, wenn der Schaltkreis überprüft wurde

Kondensatorschaltungen arbeiten normalerweise im Tandem mit Reihendrosseln, die die Oberwellenverstärkung dämpfen und den Einschaltstrom beim Schalten begrenzen. Wenn der Zustand der Drossel und des Schützes beim Austausch außer Acht gelassen wird, kann eine brandneue Kondensatorbatterie einem Einschaltstrom ausgesetzt sein, der weit über das hinausgeht, wofür sie ausgelegt ist.

2. Die Verarbeitung der Schränke entscheidet über die Wartungskosten in zehn Jahren

Phasenfarbkodierung, Adernummernhülsen, Klemmenisolationsmanschetten, Kabelbaumbündelung, Sammelschienenbefestigung und Drehmoment – ​​das sind die Teile, die auf einem Abnahmefoto unauffällig aussehen und auf die sich ein Techniker ein Jahrzehnt später verlassen wird. Bei richtiger Durchführung lässt sich ein Fehler innerhalb von zehn Minuten ausfindig machen. Wenn es unvorsichtig gemacht wird, kann es einen ganzen Tag dauern.

3. Neun Einheiten, ein Standard

Wenn Komponentenlayout, Phasendefinition und Beschriftung von Einheit zu Einheit am selben Standort unterschiedlich sind, wird die Wartung zum Rätselraten. Wir haben in allen neun Einheiten einen einzigen Arbeitsstandard und eine einzige Kennzeichnungskonvention angewendet und vor Ort fotografische Aufzeichnungen geführt, sodass die Ausrüstung vom Tag der Übergabe an nachverfolgbar ist.

5. Was der Kunde bekommt

• Kompensation wiederhergestellt – die Blindkompensation liegt wieder auf dem normalen Niveau, verbessert den Leistungsfaktor und die Spannungsqualität, trägt dazu bei, Leitungsverluste zu reduzieren und die Belastung der Transformatoren zu verringern.

• Zuverlässigeres Schalten – die Beziehung zwischen Kondensatoren, Drosseln und Schützen wird wiederhergestellt, wodurch das Risiko von Sekundärschäden durch abnormales Schalten verringert wird.

• Einfachere Wartung – ein konsistentes Phasenfarb- und Drahtnummernschema beschleunigt die Inspektion, Fehlerortung und den Austausch von Ersatzteilen.

• Ein dokumentierter Prozess – wichtige Phasen werden fotografiert und archiviert, sodass sie für zukünftige Wartungsarbeiten oder Systemerweiterungen abgerufen werden können.
