Manueller Vakuum-Leistungsschalter für den Innenbereich

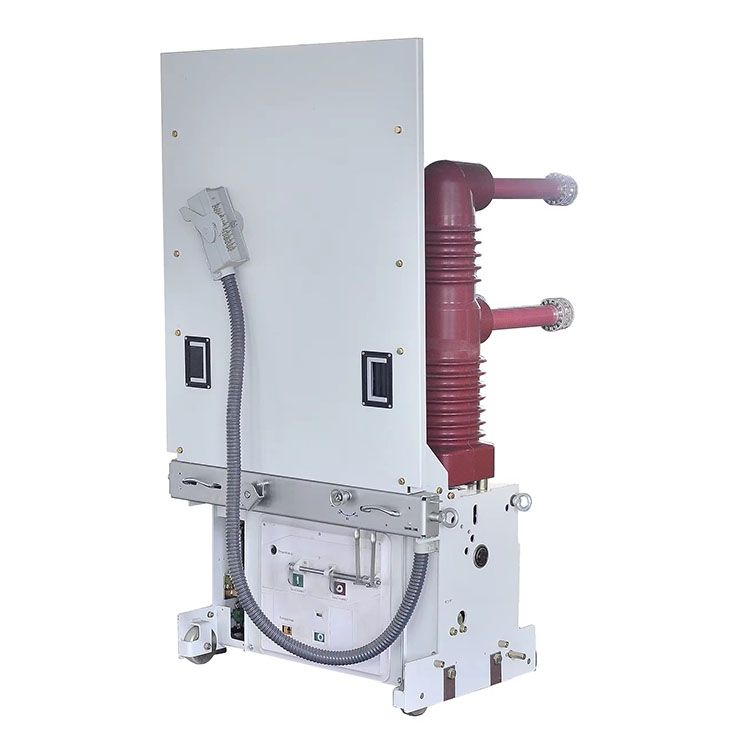

Bei ZIKAI® finden Sie eine riesige Auswahl an manuellen Vakuum-Leistungsschaltern für den Innenbereich aus China. Bieten Sie professionellen Kundendienst und den richtigen Preis und freuen Sie sich auf die Zusammenarbeit. Der handbetriebene Hochspannungs-Vakuum-Leistungsschalter der Serie ZN63(VS1-12)-12 ist eine Art Innenschaltanlage, die für ein dreiphasiges Wechselstromnetz mit 50 Hz ausgelegt ist. Die Nennspannung ist auf 12 kV eingestellt und wird häufig in Industrie- und Bergbauunternehmen eingesetzt Umwelt, Kraftwerke, Umspannwerke und verschiedene elektrische Anlagen, wobei sie die Schlüsselrolle der Kontrolle und des Schutzes übernehmen. Es eignet sich besonders für Arbeitsumgebungen, die häufige Operationen erfordern. Der Leistungsschalter integriert den Betätigungsmechanismus und die Gehäusestruktur geschickt, um ein integriertes Design zu erreichen. Gleichzeitig unterstützt es auch die Anpassung eines speziellen Antriebsmechanismus und ist als Bollerwageneinheit für eine einfache Bedienung und Wartung flexibel konstruiert.

Anfrage absenden

Produktbeschreibung

Modellbedeutung

Zi Kai Manueller Vakuum-Leistungsschalter für den Innenbereich

Produktparameter:

Nummer	Artikel			Einheit	Daten
1	Nennspannung			KV	12
2	Maximale Betriebsspannung			KV	12
3	Nennstrom			A	63	630 1250			1200 1600
						1600 2000			2000 2500
					1250
						2500 3150			3150 4000
4	Bemessungskurzschlussausschaltstrom (thermisch stabiler Bemessungsstrom – RMS)			DER	20/25	31.5		40
5	Nenn-Kurzschluss-Schließstrom (Spitze)			DER	50/63	80		100
6	Bemessungsspitzenstrom (bewerteter dynamischer stabiler Strom – Spitze)			DER	50/63	80		100
7	4S-Nennkurzschlussfestigkeit			DER	20/25	31.5		40
8	Bewerteter Isolationsgrad		Arbeitsspannung (bewertet vor und nach dem Ausschalten)/lmin Netzfrequenzspannung	KV	Über dem Boden42 (Bruch48)
			Stoßspannungsfestigkeit (vor und nach der Nennausschaltung)/Spitzennennblitzstoßspannungsfestigkeit		Over the ground75（fracture85）
9	Bewertete thermische Stabilitätszeit			S	4
10	Bewerteter Betriebsablauf				Split-0,3s-close-Split-180s-close-Split
11	Mechanisches Leben			Zeit	20000
12	Bemessungs-Kurzschluss-Ausschaltstrom-Ausschaltzeiten			Zeit	50
13	Bemessungsschließspannung des Antriebs (DC)			V	Wechselstrom, Gleichstrom 110, 200
14	Bemessungsschaltspannung des Antriebes (DC)			V	Wechselstrom, Gleichstrom 110, 200
15	Kontaktöffnungsabstand			mm	11±1
16	Überhub			mm	3,5 ± 0,5
17	Dreiphasig, Schließzeit			MS	≤2
18	Absprungzeit beim Schließen des Kontakts			MS	≤2
19	Durchschnittliche Öffnungsgeschwindigkeit			MS	0,9~1,2
	Durchschnittliche Schließgeschwindigkeit				0,5~0,8
20	Öffnungszeit	Bei höchster Betriebsspannung		s	≤0,05
		Bei niedrigster Betriebsspannung			≤0,08
21	Schließzeit			s	0.1
22	Hauptstromkreiswiderstand jeder Phase			mΩ	630≤50		1250≤45
23	Zulässige Verschleißansammlungsdicke dynamischer und statischer Kontakte			mm mm	3

Zi Kai Manueller Vakuum-Leistungsschalter für den Innenbereich. Umrisse und Montagemaße

Zi Kai Handbuch Innenvakuum-Leistungsschalter Handwagen-Erdungsmodus

210mm	L1(mm) 320	L2(mm)	L3(mm)	L4(mm)
Passen Sie den Phasenabstand von 275 mm an	400	294	45	370

Funktion und Anwendung des festen manuellen Vakuum-Leistungsschalters Zi Kai für den Innenbereich

Besonderheit

Flexibler Betrieb: Der Leistungsschalter verfügt über ein manuelles Design, ist einfach zu bedienen und flexibel, einfach zu installieren, zu debuggen und zu warten.

Schnelle Abschaltgeschwindigkeit und hohe Zuverlässigkeit: Das elektrische Feld im Vakuum wird zum Isolieren und Trennen des Stromkreises verwendet, und die Abschaltgeschwindigkeit kann das Millisekunden-Niveau erreichen, wodurch der Fehlerstrom schnell unterbrochen und die Stromversorgungsgeräte und -systeme wirksam geschützt werden können.

Starke Tragfähigkeit: Der Hochspannungs-Vakuum-Leistungsschalter vom Handwagentyp hat eine starke Fähigkeit, Kurzschlussströmen standzuhalten, und kann die großen Stromauswirkungen im Stromnetz bewältigen, um den sicheren Betrieb des Stromnetzes zu gewährleisten.

Einfache Wartung: Der Leistungsschalter ist modular aufgebaut, die Verbindung zwischen den Komponenten ist fest, leicht zu zerlegen und auszutauschen, wodurch Wartungskosten und -zeit reduziert werden.

Anwendung

Kraftwerke und Umspannwerke: An diesen wichtigen Orten der Stromerzeugung und -umwandlung werden handbetriebene Hochspannungs-Vakuum-Leistungsschalter zum Schutz und zur Steuerung des normalen Betriebs von Energieanlagen eingesetzt, um die Stabilität und Sicherheit des Energiesystems zu gewährleisten.

Industrie- und Bergbauunternehmen: Im Energiesystem von Industrie- und Bergbauunternehmen werden Leistungsschalter zum Schutz wichtiger Geräte wie Generatoren, Transformatoren und Kabel eingesetzt, um Geräteschäden und Unfälle durch Überlastung und Kurzschluss zu verhindern.

Orte mit häufigem Betrieb: Aufgrund der flexiblen Bedienung des handbetätigten Hochspannungs-Vakuum-Leistungsschalters eignet er sich besonders für Umgebungen, die häufigen Betrieb erfordern, wie z. B. Energielabore, Energiewartungsstandorte usw.

Zi Kai Handbuch Details zum Vakuum-Leistungsschalter für den Innenbereich

Zertifikate

FAQ

1、Sind Sie ein Handelsunternehmen oder ein direkter Hersteller?

Wir sind eine professionelle Fabrik mit 10 Jahren Branchenerfahrung, die sich auf die Herstellung von Hoch- und Niederspannungsschaltanlagen, Umspannwerken, Transformatoren, Kabelverteilerkästen und allen Arten von Elektrogeräten spezialisiert hat, einschließlich, aber nicht beschränkt auf, Vakuum-Leistungsschalter, Lasttrennschalter, usw. Unsere Fabrik hat mit ihrer hervorragenden Produktqualität und ihrem professionellen Service den Titel „Ausgezeichneter Lieferant“ der State Grid Corporation of China gewonnen.

2、 Wie können wir Qualität garantieren?

Immer ein Vorproduktionsmuster vor der Massenproduktion;
Immer Endkontrolle vor dem Versand;

3、Wie lauten Ihre Zahlungsbedingungen?

30 % T/T im Voraus, 70 % vor dem Versand. West Union, L/C werden ebenfalls akzeptiert
