Inbetriebnahme bei Shandong Hongzhitai New Energy Technology, Xintai, abgeschlossen

1. Inbetriebnahme abgeschlossen

Die Schaltanlage bei Shandong Hongzhitai New Energy Technology Co., Ltd. in Xintai, Shandong, hat die Inbetriebnahme abgeschlossen.

Bei der Inbetriebnahme handelt es sich um die Phase, in der die Ausrüstung nicht mehr nur eine Installation ist, sondern beginnt, ein funktionierendes System zu sein. Jeder Stromkreis wird bis zu seiner Zeichnung zurückverfolgt, jedes Schutzgerät wird eingestellt und geprüft, und jede Verriegelung, jedes Signal und jede Anzeige wird bestätigt, um der Wahrheit über die dahinterliegende Ausrüstung zu entsprechen.

Erst wenn das alles erledigt ist, wird der Raum auf diesen Fotos zu einem Umspannwerk und nicht zu einer Reihe von Schränken.

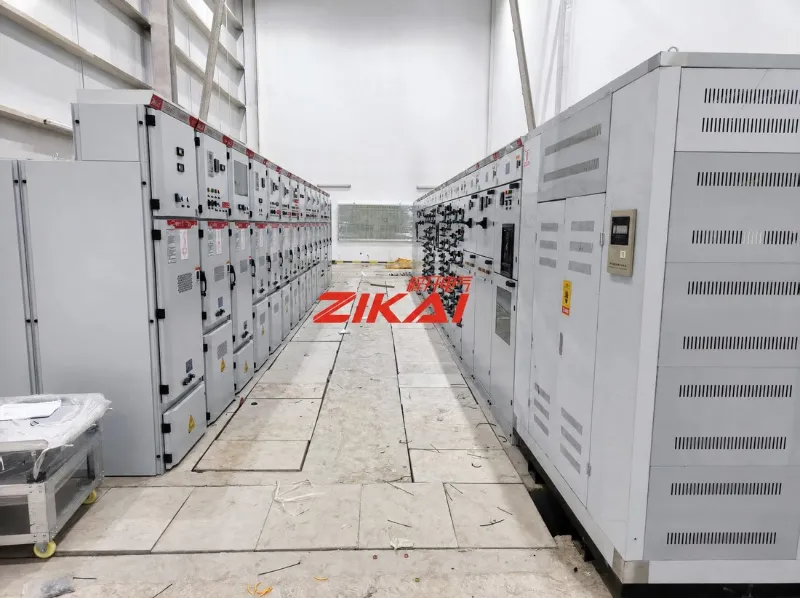

Abbildung 01: Der Mittelspannungsschaltanlagenraum am Standort Xintai, mit den KYN28A-12-Schalttafeln, die in zwei Reihen einander gegenüber im Betriebsgang angeordnet sind.

2. Was installiert wurde: KYN28A-12 metallverkleidete Schaltanlage

Die Hauptausrüstung besteht aus einer metallgekapselten ausfahrbaren Schaltanlage KYN28A-12: Innenraum, dreiphasig, 50 Hz, gebaut für Einzelsammelschienen- und Einzelsammelschienen-Teilanlagen von 3,6 kV bis 12 kV.

Seine Funktion besteht darin, elektrische Energie zu empfangen und zu verteilen sowie die daran angeschlossenen Stromkreise zu steuern, zu schützen und zu überwachen – das macht ihn zum Punkt, an dem sich Einspeisung, Abgänge, Messung und Schutz in einem Raum treffen.

Die Anordnung ist auf den Panelfronten ablesbar. Am Kopf des Strangs befinden sich das Einspeisetrennfeld für den ersten Sammelschienenabschnitt und das Einspeisefeld für den zweiten, gefolgt von Leistungsschalterfeldern mit auf der Vorderseite markierten Nennwerten von 630 A.

Jedes Panel ist durch die Nummer G01, G02 und höher sowie durch eine QR-codierte Kennzeichnung, einzeilige Diagramme und Sicherheitswarnungen gekennzeichnet.

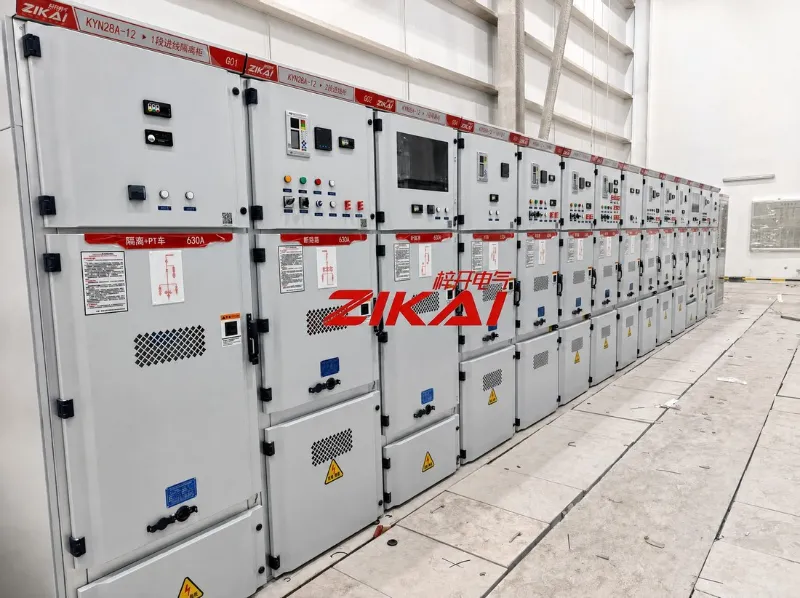

Abbildung 02  KYN28A-12-Panels. Schalttafelnummerierung, Schaltkreisnamen, 630-A-Nennwerte, einzeilige Diagramme und QR-codierte Kennzeichnung auf der Vorderseite.

3. Der Bildschirm „Gleichstrombatterie“.

Neben der Schaltanlage befindet sich der Gleichstrombatterieschirm. Es handelt sich um die Standby-Quelle, die Schutz, Steuerung und Anzeige aufrechterhält, wenn die Hauptstromversorgung nicht vorhanden ist – genau dann sind diese Schaltkreise am wichtigsten.

Der Bildschirm kombiniert den Lade- und Verteilungsbereich mit der Batteriebank selbst, sodass das gesamte Gleichstromsystem an einem Ort überprüft werden kann. Auf den Fotos befinden sich der Batteriestrang und die instrumentierte Frontplatte im selben Gehäuse.

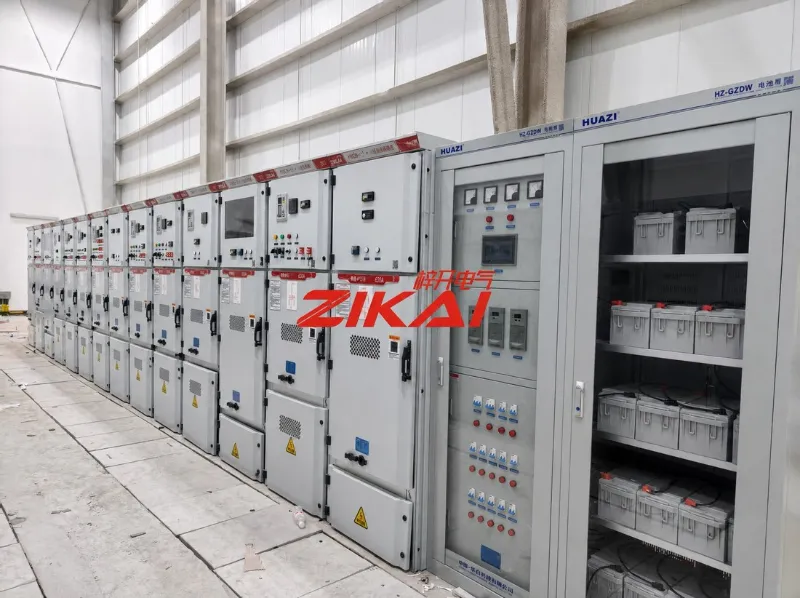

Abbildung 03: Der Bildschirm der Gleichstrombatterie, wobei die instrumentierte Frontplatte und die Batteriebank im selben Gehäuse untergebracht sind.

4. Was „Inbetriebnahme abgeschlossen“ bedeutet

Bei der Abnahme der Inbetriebnahme handelt es sich um eine Liste der durchgeführten Arbeiten. Unsere liest sich so:

• Jeder Stromkreis wurde Stück für Stück verfolgt und anhand der Zeichnungen bestätigt

• Schutzeinstellungen wurden wie vorgesehen angewendet und haben sich als funktionsfähig erwiesen

• Einziehbare Stapler wurden entlang der Strecke auf Ausrichtung und Austauschbarkeit überprüft

• Verriegelungen und Sicherheitsverschlüsse überprüft, sodass kein Panel außer Betrieb gesetzt werden kann

• Anzeige-, Mess- und Alarmsignale anhand der Bedingungen vor Ort bestätigt

• Isolierungs- und dielektrische Tests wurden vor dem Einschalten bestanden

• Beschriftung, Diagramme und der physische Standort werden vereinbart

Auf einem Foto ist davon nichts zu sehen. Das alles entscheidet darüber, ob sich der Raum so verhält, wie es die Zeichnung verspricht.

5. Standortdatensatz

Zwei Ansichten derselben Strecke: die gesamte Länge der Schaltanlagenlinie und der Betriebsgang zwischen den Reihen. In dieser Phase werden unter anderem Bodenmarkierungen, Zugangsfreiraum und die Position jedes Paneels anhand seiner Nummer überprüft.

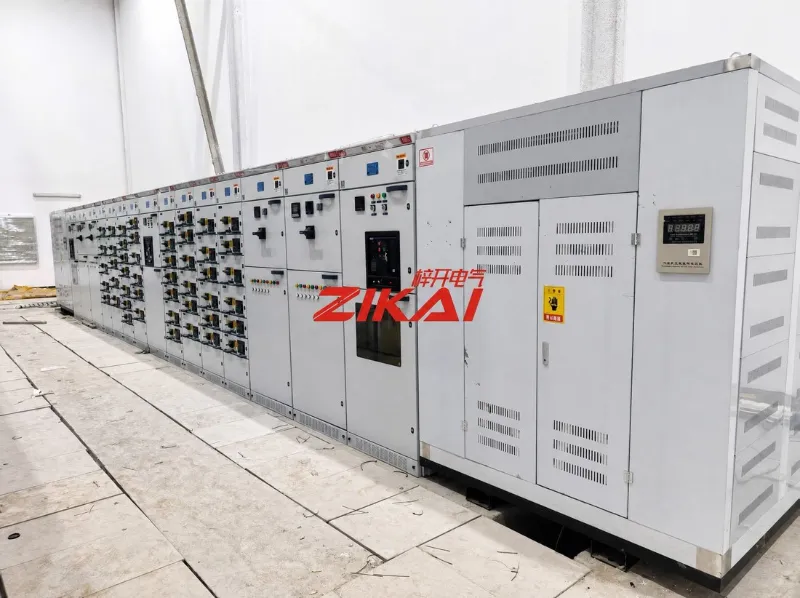

Abbildung 04 Die Schaltanlagenlinie entlang ihrer Länge gesehen, mit Schalttafelfronten, Schutzvorrichtungen und Instrumententafeln in der richtigen Reihenfolge.

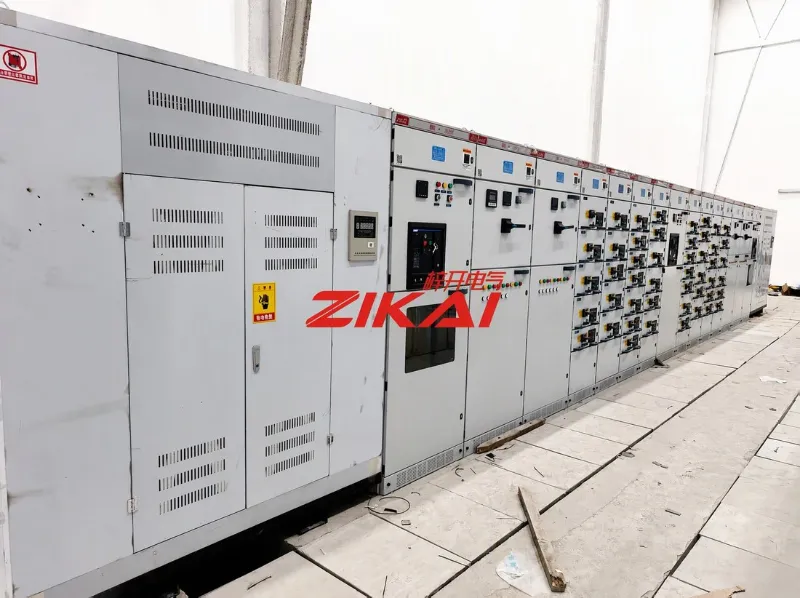

Abbildung 05  Der Operationsgang. Schalttafelfronten, Nennwerte und Sicherheitswarnungen, wobei die Zugangsfreigabe entlang der Strecke freigehalten wird.

6. Über Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) produziert, rüstet und wartet komplette Energieausrüstungspakete: Mittelspannungsschaltanlagen, Niederspannungsverteilungsbaugruppen, kastenförmige Umspannwerke, Mast- und Vakuum-Leistungsschalter für den Außenbereich, Kondensatorkompensationsgeräte und zugehörige Verteilungsausrüstung.

Die Projekte werden von der Ausrüstungslieferung bis zur Installation und Inbetriebnahme geliefert.
